REQUISITOS Y MATERIALES PARA UNA ACOMETIDA MONOFÁSICA.


Una acometida monofásica es para una carga de hasta 5 Kw, la mayoría de las casas tienen el servicio monofásico.

Requisitos:

La distancia desde el nivel del suelo, hasta la parte más alta del medidor debe ser de 1.80 metors.

Del nivel del suelo hasta la parte más alta de la mufa, debe haber una altura de 4.80 metros.

La distancia de la mufa hasta el poste de luz más cercano debe ser de máximo 35 metros para que cfe nos pueda brindar el servicio.

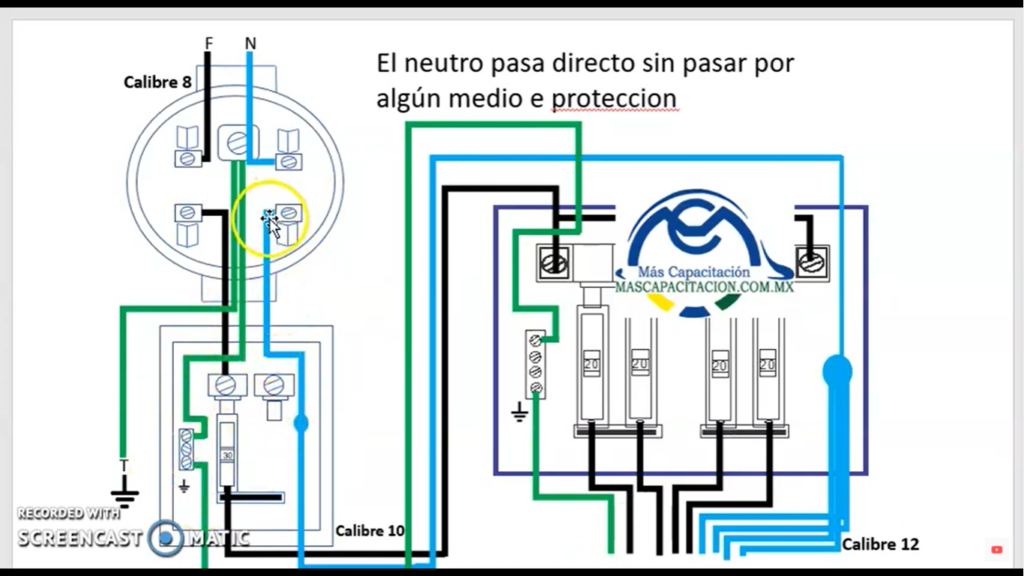

El cable neutro no debe tener protección.

Del medidor hasta el interruptor rincipal tiene una distancia máxima de 5 metros

Materiales:

1 mufa intemperie de 1 ¼ de pulgada de diámetro o bien 32 mm

Tubo Conduit de fierro galvanizado, pared gruesa de 32 mm (1 ¼”) de diámetro, con tres metro de longitud.

Cable color blanco para el neutro, calibre 8

Cable color negro para fase, calibre 8

Base para medidor de 4 terminales de 100 amperes

Interruptor termomagnético de 30 amperes, así como un centro de cargas QO1

Alambre desnudo cal 8

Conector para varilla de tierra

Varilla de tierra de 1.5 metros y de ½ pulgada de diámetro para una resistencia máxima de 25 Omhs
