CÓMO CONECTAR UN APAGADOR DE ESCALERA MODUS PRO


VIDEO DE COMO SE CONECTAN DOS APAGADORES MODUS PRO

https://www.youtube.com/watch?v=qzmbV7AFSjc

CONEXIÓN DE APAGADOR DE ESCALERA modus pro . (Utilizando puentes comunes)

Materiales

-1 caja de 3 cuartos donde va el foco

-Cable amarillo de 14 awg para puentes

-Cable rojo del 14 awg para puentes

-Cable Negro del 12 awg para la fase

-Cable Blanco 12 awg para neutro

-Interruptor termomagnético de 20 amperes.

PROCEDIMIENTO

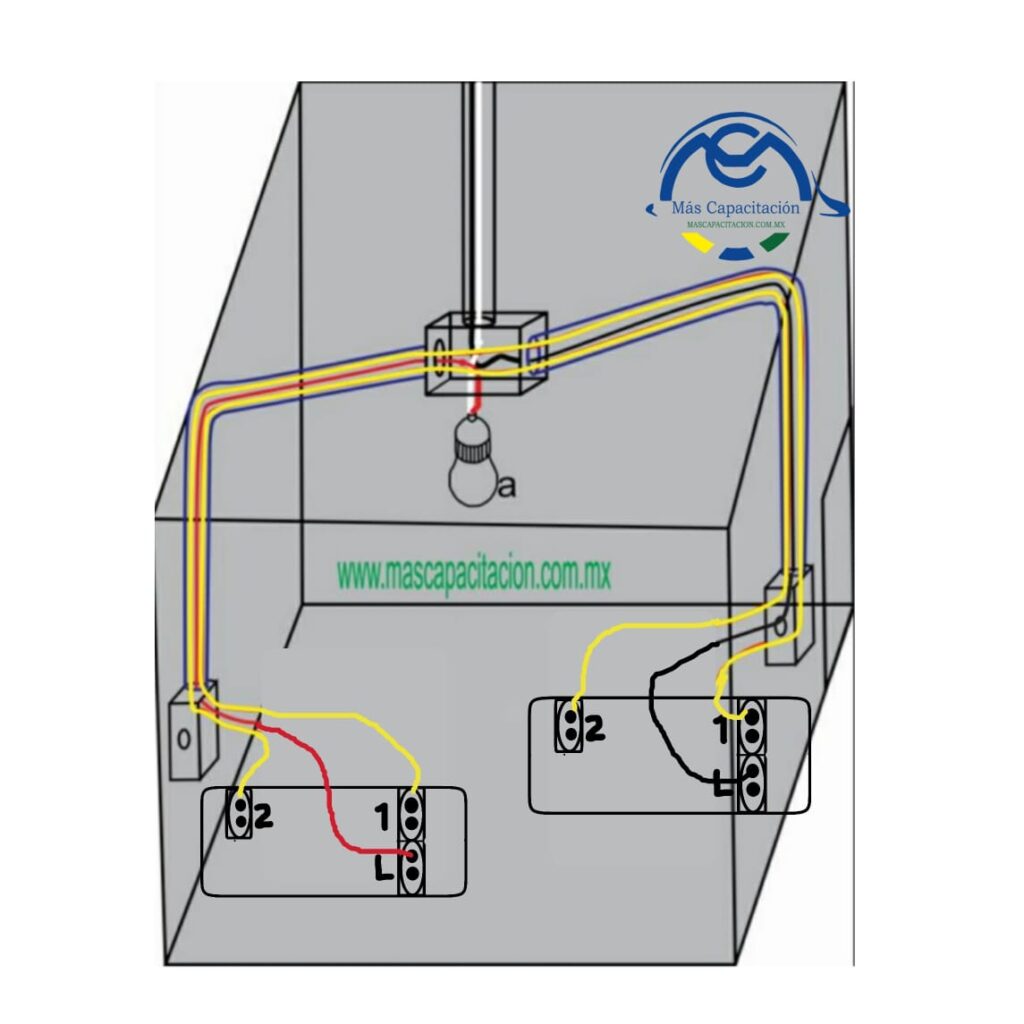

Los apagadores de escalera modus por tiene una letra y dos números, la letra L y los números 1 y2

Se conecta de la siguiente manera:

Del apagador de la izquierda el 1 se conecta con el 1 del apagador de la derecha con cables de color amarillo 14 awg. Del apagador de la izquierda el 2 se conecta con el 2 del apagador de la derecha con cable amarillo 14 awg .

Del apagador de la izquierda conectamos en el centro del apagador de escalera el cable rojo que viene del foco se le llama retorno a este conductor también es del 14 awg.

Conectamos en el centro del apagador de escalera de la derecha el cable negro que es la fase

El neutro que es el color blanco se conecta al foco

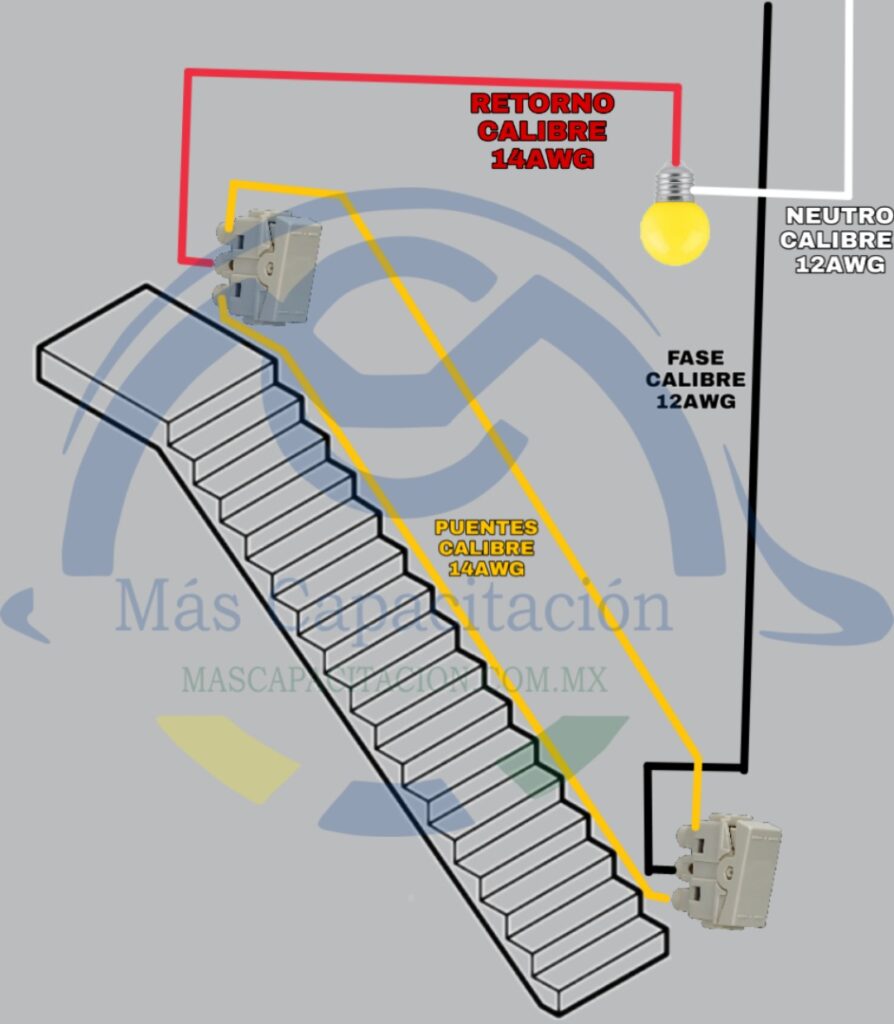

Diagrama de dos apagadores de escaler modus pro
