CÓMO CONECTAR UN APAGADOR DE 4 VÍAS MODUS CON DOS APAGADORES DE ESCALERA MODUS PRO. CAP 26




Materiales para la conexión de 2 apagadores de escalera y uno de cuatro vías modus pro.

-Caja de registro de ¾ con tapa

-Soquet de baquelita

-2 Chalupas

-2 apagadores de escalera modus pro

-3 placas de 1 ventana

-Interruptor de 20 amperes

-Cable blanco 12 awg

-Cable amarillo 14 awg}

-Cable rojo 14 awg

-Cable Negro 12 awg

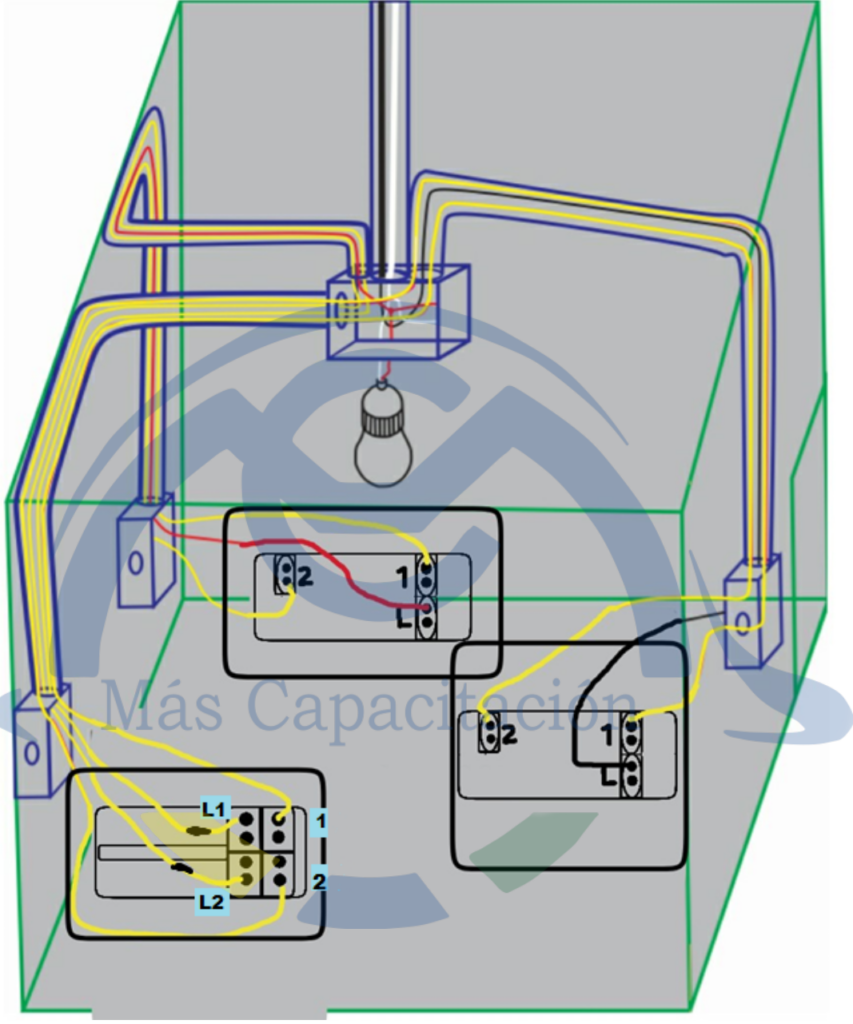

Pasos de instalación para 2 apagadores de escalera y uno de cuatro vías modus pro

Deben de llegar dos cables en la caja de registro donde va ir el foco, los cables que llegan son la fase de color negro y neutro de color blanco

Se mandan 3 cables a la chalupa o caja donde va a quedar un apagador de escalera, los cables son dos amarillos llamados puentes (se le ponen una marca en los extremos a los dos cables) y un cable negro llamado fase ( los cables amarillos van a continuar a donde esta el apagador de cuatro vías)

Se mandas 3 cables de la caja de enmedio a la otra caja chalupa los cables son dos amarillos que son puentes y un rojo que es retorno (los cables amarillos se mandan a la caja donde va a quedar el apagador de cuatro vías)

Llegan 4 cables amarillos a la chalupa donde va a quedar el apagador de cuatro vías modus pro, un par viene de la caja donde esta un apagador de cuatro vías y otro par de cables amarillos del otro apagador de escalera

Los cables amarillos marcados se conectan en el apagador de escalera donde esta el1 y 2 es indistinto el orden, el cable rojo se conecta donde dice L

En el otro apagador de escalera se conectan los cables amarillos donde dice 1 y 2, el cable negro se conecta donde dice L.

El cable neutro que es el cable blanco que esta en la caja de registro se conecta al foco

El cable Negro que es la fase que viene del centro de cargas se conecta al cable negro que va hacia uno de los apagadores de escalera

El cable rojo que esta conectado en uno de los apagadores de escalera se conecta al foco.

Los cables amarillos marcados que vienen prolongados de un apagador de escalera se conectan donde dice 1 y 2 del apagador de cuatro vías.

Los cables amarillos que vienen del otro apagador de escalera que no están marcados se conectan donde dice L1 y L2 de apagador de cuatro vías.
