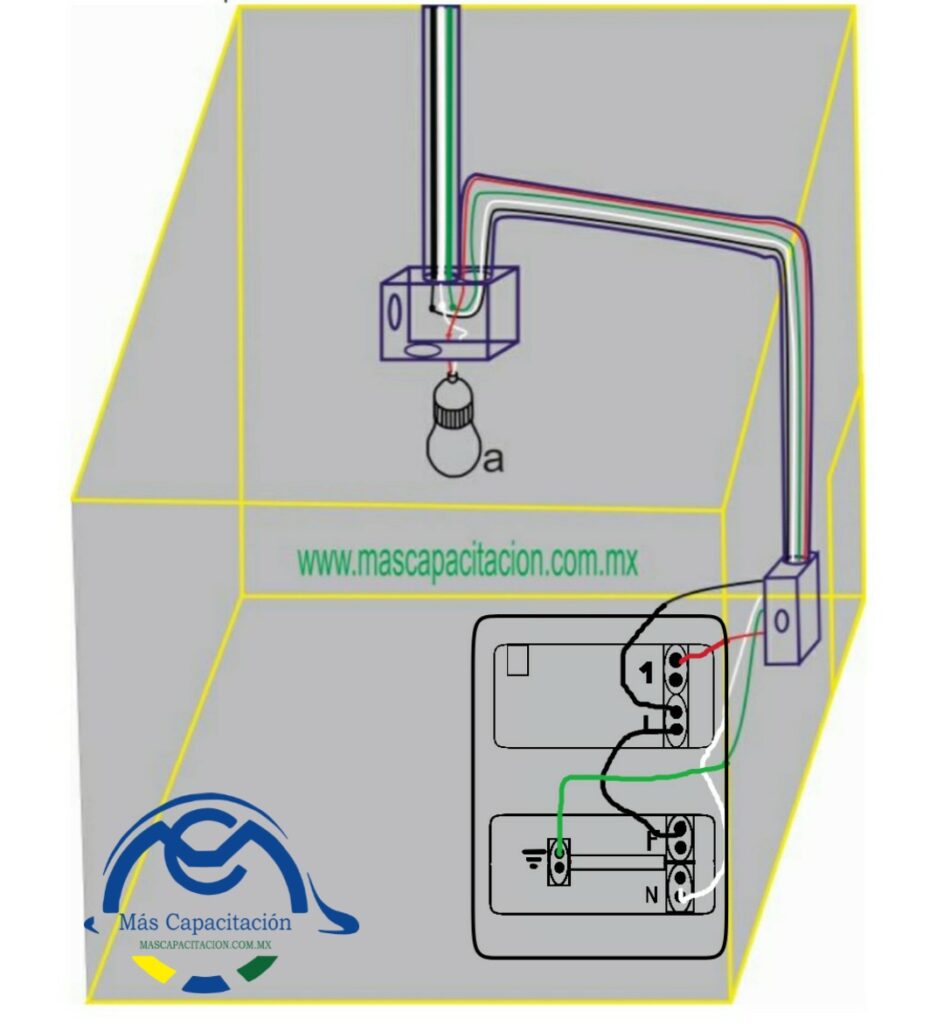

DIAGRAMA DE CONEXIÓN DE UN APAGADOR CON UN CONTACTO MODUS PRO

---

Este diagrama nos sirve para conectar un apagador con un contacto en la misma chalupa,controlamos una lampara con el apagador y utilizamos el contacto que tenemos instalado .

Fase calibre 12 awg color negro,neutro calibre 12 awg color blanco,tierra fisica calibre 12 awg color verde,Retorno o regreso de la lampara calibre 14 awg.
