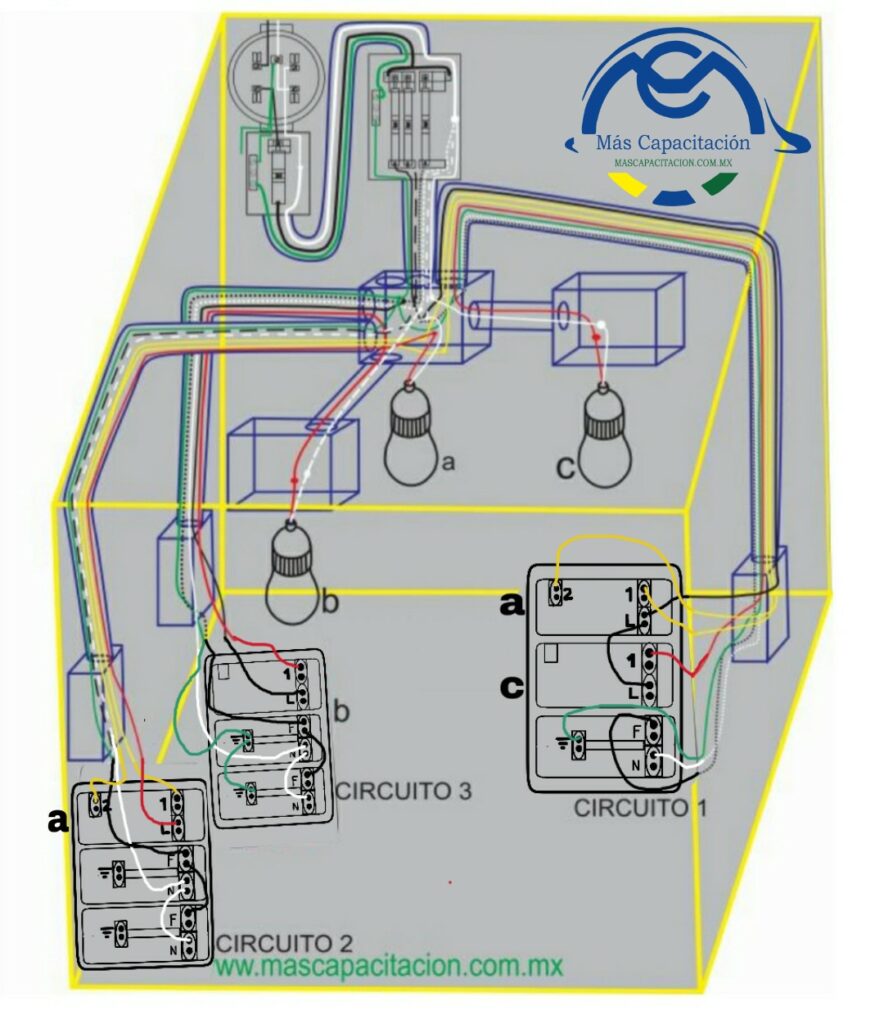

DIAGRAMA DE CONEXIÓN DE APAGADORES DE ESCALERA, APAGADORES SENCILLOS Y CONTACTOS EN CIRCUITOS DERIVADOS

---

Conectamos los puentes en los pagadores de escalera,tambien elcable de fase al uno de los de escalera ese seria nuestro primer circuito.

En los contacto solo bajaremos fase neutro y tierra fisica respectivamente  y para el apagador sencillo el retorno y la fase y cerramos el circuito poniendo neutro a nuestros focos.

Fase Negro calibre 12 awg

Neutro blanco calibre 12 awg

Tierra verde calibre 12 awg

Puentes amarillo calibre 14 awg

Retorno rojo calibre 14 awg
