CONDUCTOR DE PUESTA A TIERRA EN LAS CAJAS METÁLICAS, INSTALACIÓN ELÉCTRICA DE UNA CASA. CAP 5 En esta ocasión aprenderás a conectar los conductores de puesta a tierra en las partes metálicas de una instalación eléctrica. El artículo 314-4 de la NOm-001-SEDE-2012 dice que las cajas metálicas deben de estar puestas a tierra. Primero, al […]
Instalación eléctrica de una casa Capítulo 4 “Instalación de la barra de neutros”
INSTALACIÓN DE LA BARRA DE NEUTROS, INSTALACIÓN ELÉCTRICA DE UNA CASA. CAP 4 Aprende a agregar una barra de neutros en los centros de cargas que no la traen. Existen centros de cargas que cuentan además de la barra de puesta a tierra, cuentan también con una barra de neutros, en caso de que tu […]
Instalación eléctrica de una casa Capítulo 3 “Instalación del centro de distribución de cargas”
INSTALACIÓN DEL CENTRO DE DISTRIBUCIÓN DE CARGAS. INSTALACIÓN ELÉCTRICA DE UNA CASA. CAP 3 En esta ocasión aprenderás a conectar los cables desde el centro de cargas principal al centro de cargas de distribución. Primero colocamos el poliducto o el producto poliflex, el diámetro es de 3/4 de pulgada. Va del centro de carga principal […]
ACOMETIDA MONOFÁSICA, INSTALACIÓN DE UNA CASA. CAPÍTULO 2 En esta ocasión explicaremos cómo se conecta lo que es la base del medidor y el interruptor termomagnético. Es una base para medidor de 4 terminales 100 amperios para una acometida monofásica, en la parte del medio tiene una placa la vamos a retirar porque vamos a […]
Instalación eléctrica de un casa Capitulo 1 “Base de medidor y capacidad de interruptor principal”
BASE DE MEDIDOR Y CAPACIDAD DE INTERRUPTOR PRINCIPAL, INSTALACIÓN ELÉCTRICA DE UNA CASA. CAPÍTULO 1 Aquí estamos viendo lo que es la base del medidor y el interruptor principal. Según las especificaciones de CFE, nos dice que el interruptor estará a una distancia no mayor de 5 m. Esto es importante saberlo ya que muchas […]
SELECCIÓN DEL CONTROLADOR DE CARGA El cuarto paso será la selección del regulador de carga, cuya función es proteger las baterías de una sobrecarga. Los criterios de selección son; -Tensión nominal compatible (12 V) -Corriente de corto circuito ISC (Para este ejemplo la corriente de corto circuito del panel de 150 watts es 9.02 A) […]
CÁLCULO DEL BANCO DE BATERÍAS El tercer paso será calcular el banco de baterías, lo cual permitirá tener energía en la noche y días de poca radiación solar. Para esto utilizaremos 3 datos fundamentales; La demanda, el voltaje del sistema (en este caso de 12 V) y los días de autonomía que pretendemos dar al […]
CÁLCULO DEL NÚMERO DE MÓDULOS Para el cálculo de los paneles solares, aplicaremos un porcentaje de 20% (por pérdidas del sistema y el factor variable de irradiación) a la DEMANDA obtenida en el cuadro de cargas. Entonces, haremos la siguiente operación: DEMANDA= 485.16 Wh * 1.20 = 582.19 Wh Teniendo la demanda y la insolación […]
Cuadro de cargas para dimensionar un sistema fotovoltaico autónomo

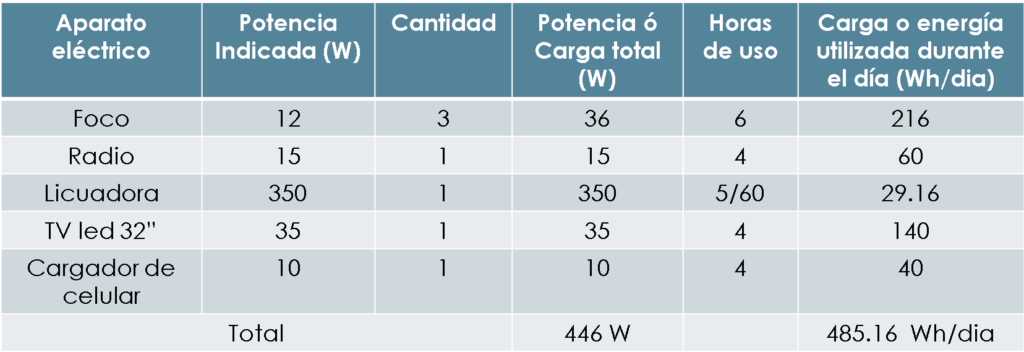

CUADRO DE CARGAS PARA DIMENSIONAR UN SISTEMA FOTOVOLTAICO AUTÓNOMO El cuadro de cargas es parte fundamental para realizar un correcto dimensionamiento de nuestro sistema fotovoltaico autónomo, ya que a través de él, conoceremos la potencia total (suma de todas las potencias de los aparatos, se mide en W) y la carga requerida durante el día […]

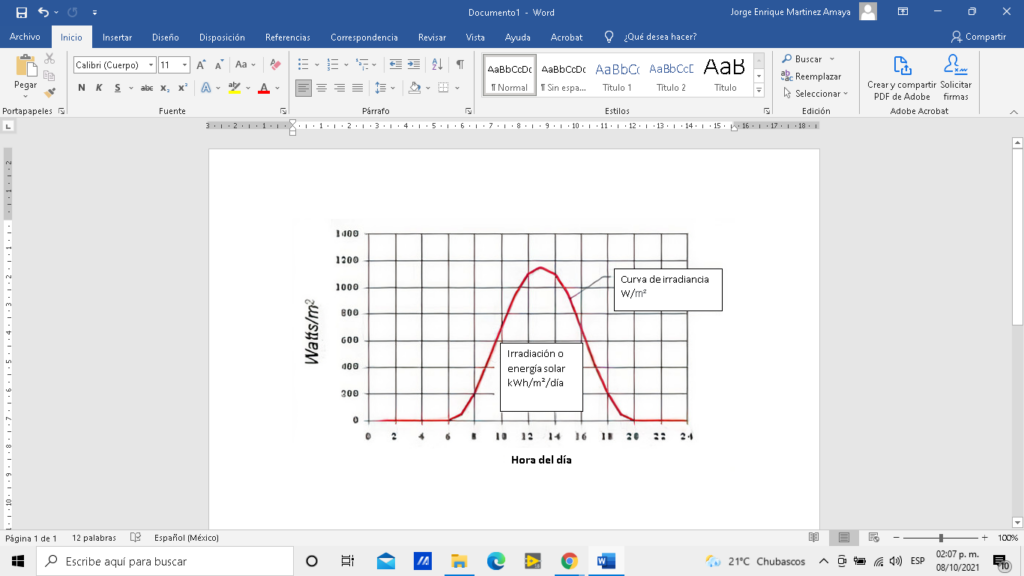

HORAS SOLAR PICO Las Horas sol pico, son un dato fundamental en los diseños fotovoltaicos, ya que necesitamos saber cuánta energía podríamos obtener en el lugar de la instalación. Antes de conocer, qué son las horas solar pico, debemos repasar un par de conceptos: Irradiancia solar se define como la potencia o radiación incidente por […]
